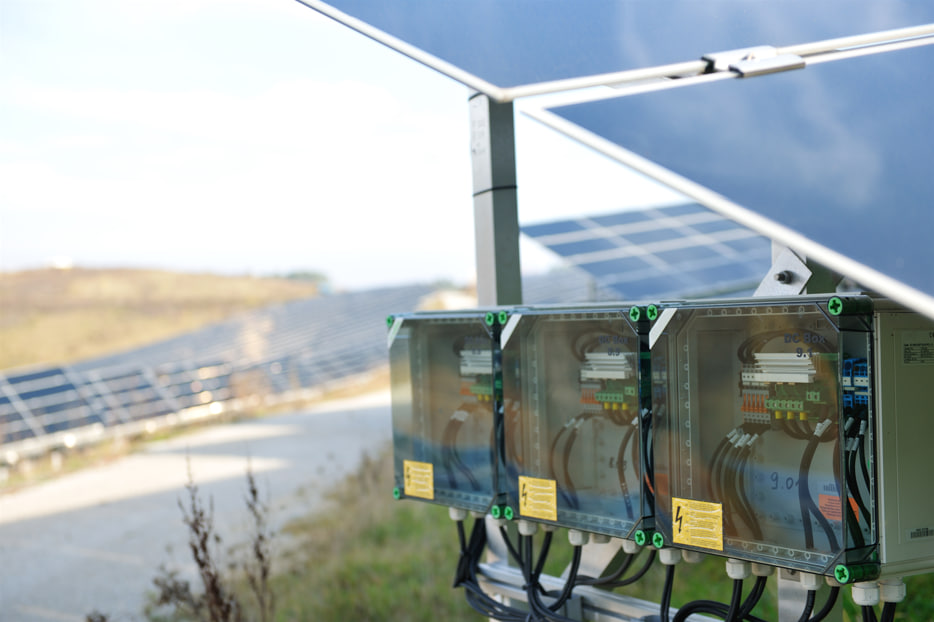

Si estás montando tu propia instalación fotovoltaica o acabas de recibir tu kit, es muy probable que te hayas hecho esta pregunta: dónde se coloca el vatímetro solar exactamente. Y no es una duda menor. Un vatímetro mal ubicado hace que el inversor reciba lecturas erróneas y que toda la regulación del autoconsumo deje de funcionar correctamente.
La buena noticia es que la respuesta es más sencilla de lo que parece, aunque requiere precisión. En esta guía técnica te explicamos la posición exacta del vatímetro dentro del cuadro eléctrico, cómo se conecta paso a paso y qué errores debes evitar. Al terminar de leer, sabrás colocar tu vatímetro en el lugar correcto a la primera, sin lecturas invertidas ni quebraderos de cabeza.
¿Qué es el vatímetro solar y por qué su ubicación es tan importante?
Tabla de contenidos
El vatímetro (también llamado smart meter o medidor de energía) es el dispositivo que mide en tiempo real el flujo de energía entre tu vivienda y la red eléctrica. Su misión es comunicar al inversor cuánta electricidad estás consumiendo y cuánta estás importando o vertiendo a la red en cada instante.
Sin este dato, el inversor trabaja completamente a ciegas: no puede regular la inyección cero, ni optimizar el autoconsumo, ni mostrarte datos fiables en la app de monitorización. Por eso este pequeño dispositivo, que apenas ocupa un par de módulos en el cuadro, es tan determinante en el rendimiento global del sistema.
Aquí está la clave de todo: para que el vatímetro cumpla su función, debe medir el 100% del flujo de energía que entra y sale de la vivienda. Y eso solo ocurre si lo colocas en un punto muy concreto del cuadro eléctrico.
Si aún estás eligiendo modelo, en la categoría de vatímetros solares para inversores encontrarás medidores homologados para Huawei, Growatt, Victron, Fronius, SMA o GoodWe. Comprobar la compatibilidad con la marca de tu inversor antes de comprar te ahorrará todos los problemas de comunicación posteriores.
¿Dónde se coloca el vatímetro solar? La posición exacta

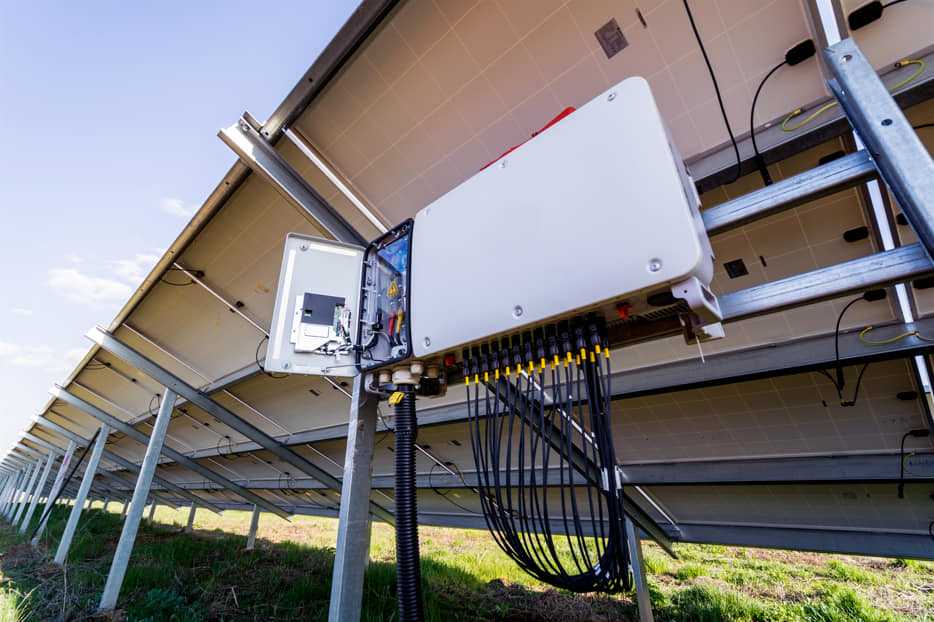

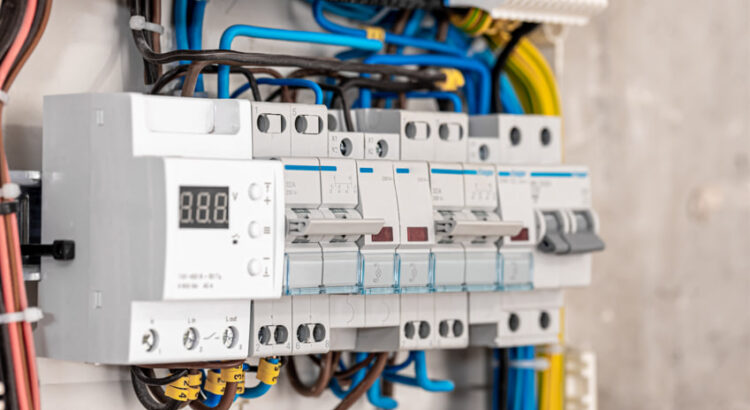

El vatímetro se instala dentro del cuadro general de mando y protección de la vivienda, sobre el carril DIN, justo después del Interruptor General Automático (IGA) y antes de la derivación hacia los circuitos individuales de la casa. Esta es la respuesta directa que buscabas, y merece la pena entender el porqué.
Dicho de forma visual, el orden correcto de los elementos en tu instalación es el siguiente:
- Acometida / contador de la compañía (llega desde la red eléctrica).
- IGA (Interruptor General Automático de tu cuadro).
- Vatímetro solar (o sus pinzas amperimétricas, según el modelo).
- Derivaciones individuales: PIAs, diferencial y todos los circuitos de la vivienda, incluida la línea que viene del inversor solar.
¿Por qué justo en ese punto y no en otro?
Colocado entre el IGA y las derivaciones individuales, el vatímetro «ve» absolutamente toda la energía que intercambia tu casa con la red: lo que consumes de la compañía y lo que viertes como excedente. Es el único punto de la instalación donde la lectura refleja el balance neto real de la vivienda, que es exactamente lo que el inversor necesita conocer.
Si lo instalaras después de una derivación concreta, solo mediría el consumo de esa línea y las lecturas quedarían incompletas. Y si lo colocaras en la salida del inversor, mediría la producción solar, pero no el consumo del hogar, con lo que la regulación del autoconsumo sería imposible.
Medición directa o con pinza amperimétrica (CT)
Existen dos formas de realizar la medición, y ambas modalidades se ubican exactamente en el mismo punto del cuadro eléctrico:
- Medición directa: el cable de fase (y el neutro) atraviesan físicamente el vatímetro. Es la opción habitual en viviendas monofásicas con potencias contratadas normales.
- Medición indirecta con toroidal o pinza CT: la pinza se abraza al cable de fase principal, justo después del IGA, sin cortar el conductor. Es la solución típica en instalaciones trifásicas o con intensidades elevadas.
En ambos casos, la regla no cambia: el punto de medida debe estar siempre aguas abajo del IGA y aguas arriba de cualquier derivación, incluida la del propio inversor.
Cómo conectar el vatímetro solar paso a paso
Antes de empezar, corta la alimentación desde el IGA y verifica la ausencia de tensión. Trabajar en un cuadro eléctrico con tensión es un riesgo real, así que si no tienes soltura con la electricidad, delega este paso en un profesional autorizado.
Paso 1: Fija el vatímetro al carril DIN
Encaja el dispositivo en el carril DIN del cuadro, junto al resto de protecciones. Procura dejarlo lo más cerca posible del IGA para que el cableado de medida sea corto y limpio.
Paso 2: Conecta la medición de tensión y corriente
Conecta la entrada de fase y neutro según el esquema del fabricante. Si tu modelo usa pinza CT, ciérrala alrededor del cable de fase respetando la dirección de la flecha (K→L, de red hacia consumo). Una pinza colocada al revés es el error más común de todos y provoca lecturas de consumo y vertido invertidas.
Paso 3: Cablea la comunicación con el inversor
El vatímetro se comunica con el inversor normalmente por RS485 (cable de datos apantallado de dos hilos), respetando siempre la polaridad A/B. Si el vatímetro y el inversor están demasiado separados, la comunicación puede fallar y el sistema quedará sin regulación.
Paso 4: Configura y verifica
Restablece la tensión, entra en la app o pantalla del inversor y comprueba que las lecturas tienen sentido. Con la instalación solar apagada, el vatímetro debe mostrar únicamente consumo positivo desde la red; si ves valores negativos sin producción solar, revisa la orientación de la pinza.
Errores frecuentes al colocar el vatímetro (y cómo evitarlos)
- Instalar la pinza en la línea del inversor en lugar de la línea principal: el equipo mediría producción, no el balance de la vivienda.
- Colocar el CT antes del contador o fuera del cuadro: además de incorrecto, puede incumplir la normativa de la distribuidora.
- Mezclar marcas incompatibles: cada fabricante usa su propio protocolo de comunicación y los equipos de marcas distintas no se entienden entre sí.
- Elegir un vatímetro monofásico para una vivienda trifásica: las lecturas serán parciales y la regulación, un desastre.
La compatibilidad con tu inversor y el tipo de suministro (monofásico o trifásico) son los dos factores que debes verificar siempre antes de comprar.
¿Montas tu propia instalación? Hazlo con garantías
Si has llegado hasta aquí porque estás montando tu sistema por tu cuenta, vas por buen camino. Los kits solares autoinstalables incluyen todos los componentes dimensionados como conjunto —paneles, inversor, protecciones, cableado y vatímetro compatible— para que no tengas que pelearte con incompatibilidades.
Cuando todos los elementos del sistema están pensados para trabajar juntos, la instalación del vatímetro se reduce a seguir el esquema del fabricante, sin sorpresas. Es la forma más segura de ahorrar en mano de obra sin comprometer el resultado.
Y si estás dimensionando tu instalación desde cero, recuerda que la base de todo es una buena captación. En el catálogo de paneles solares fotovoltaicos encontrarás módulos monocristalinos de alta eficiencia para exprimir cada hora de sol. Para quienes prefieren una solución completa lista para conectar a red, los kits solares de autoconsumo son la vía más directa para empezar a ahorrar.
Conclusión: la posición correcta marca la diferencia
Ya conoces la respuesta definitiva: el vatímetro solar se coloca en el cuadro eléctrico, sobre carril DIN, entre el IGA y las derivaciones individuales, de forma que mida todo el intercambio de energía entre tu vivienda y la red. Una instalación correcta del vatímetro es la diferencia entre un sistema solar que se autorregula a la perfección y uno que funciona a ciegas.
¿Listo para completar tu instalación? Visita nuestra selección de vatímetros compatibles con las principales marcas de inversores y equipa tu sistema con la precisión que merece. Y si tienes dudas sobre qué modelo encaja con tu inversor, nuestro equipo técnico te asesora sin compromiso para que aciertes a la primera.
